電動薪割り機のオイル漏れを修理する

シンセイLS5T薪割り

我が家の電動薪割り機シンセイLS5Tのシリンダー付け根部分から、オイルが漏れるようになってきたので、修理をすることにしました。

中国製の電動薪割り機はだいたい同じ構造だと思われます。まずは分解してみないとわかりませんね。

参考記事>>電動薪割り機 シンセイLS5T-52で薪を割る

必要な道具

メンテナンスの道具

必要な道具は以下の通り

  • 六角レンチ
  • スパナ(17ミリ)
  • サンダーの刃を替えるレンチ(アジャストピンレンチ)
  • パーツクリーナー
  • 油圧オイル
  • 液体パッキン
  • 新しいオイルシール

まずはオイルを抜こう

オイルドレンボルト

オイルドレンボルトはオイルゲージ一体型で、六角レンチではずします。

オイルを抜く

次々に足していたせいか、油圧オイルは意外ときれいですね。

バネ系統をばらします

バネ系統をばらす

ここも六角レンチ4箇所でばらせます。

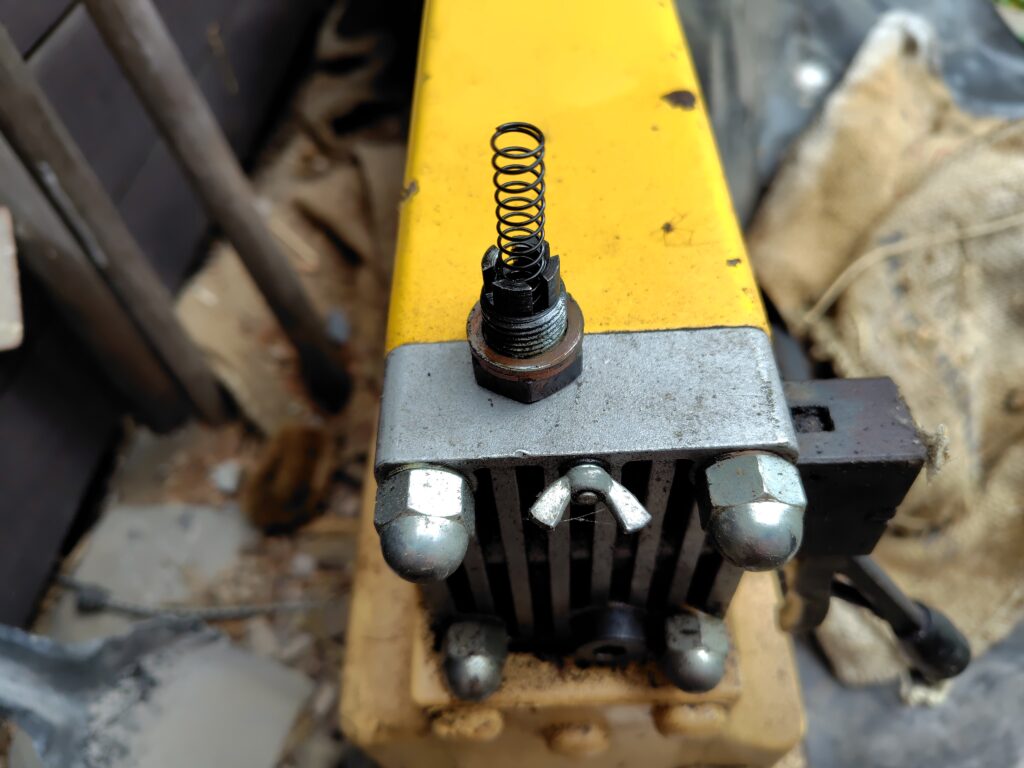

バネのばらし

次に斧部分のほうの留め具を六角レンチでばらすと、バネ一式が外れます。部品の紛失に注意。

両側ともはずします。

油圧ピストン系統をばらします

油圧装置分解

この袋ナットをスパナで外すと、一緒に長い通しボルトが取れることもあるし、袋ナットのみが取れることもあります。オイルがさらに出てくるのでウエスを準備しましょう。

油圧のばらし

シリンダーを引っ張るとピストンが外れます。ここですべてのオイルが抜けます。

ピストンをはずします

ピストンをばらす

サンダーの刃を替える道具

アジャストピンレンチ

でピストンを外すと、シリンダーが抜けます。

部品を計測して注文

オイルシール

この内側のオイルシールがへたってましたね。これはもう替えたところ。

オイルシール

一番右が注文したオイルシール。その左側がはずしたオイルシール。一番左が液体パッキン。

NOKダストシール FQ0035-D0 400円

ロックタイト5699 1480円

プロショップ 脇役商品.com

で購入。ほかにいいパッキンがあるかもしれませんがサイズ的にこれしか見つかりませんでした。

あとは元通りに組み立て

組み立て

注意点はバネの組み立て。

先に斧部分の金具をつけてから、

バネの組み立て

バネを組み込んで斧側から棒をいれていきます。

長い通しボルトが相手側の女ネジに入りづらいときは機械を立てていれると入りやすいです。

また、シリンダーを組み込むときに

この部分に液体パッキンをぬります。

最後に作動油をいれて完成

油圧作動油

日石スーパーハイランド32を小さい入れ物にいれかえ、

作動油注入

ここから入れて、レベルゲージで確認すれば完成です。通しボルトはこの状態の方が入りやすいです。
